天河CAD與三品PDM的集成應用
發布時間:2021-09-18 點擊:1次
PDM是以軟件為基礎的技術,它將所有與產品相關的信息和所有與產品有關的過程集成到一起。天河CAD軟件是產生PDM系統中產品數據的源頭,天河CAD軟件同PDM系統的集成是PDM系統獲得產品數據,并在此基礎上建立產品結構的主要來源。PDM和天河CAD兩者之間的數據共享與應用集成能在很大程度上提高系統運行效率,縮短產品開發周期,提高生產效率。下面我介紹下如何在三品PDM中使用該功能。
1)接口安裝

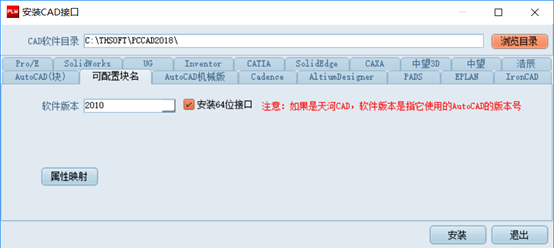

首先登陸三品PDM系統,去到“系統設置”---“安裝CAD接口”模塊:
選擇天河CAD的安裝目錄、軟件版本等,點 “安裝”完成接口的安裝。
2)檢出文件

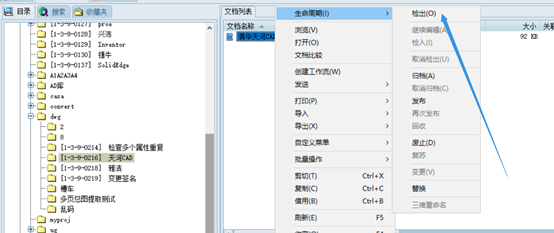

打開文檔工作區,選擇一個天河CAD圖紙文件,右鍵—生命周期--檢出

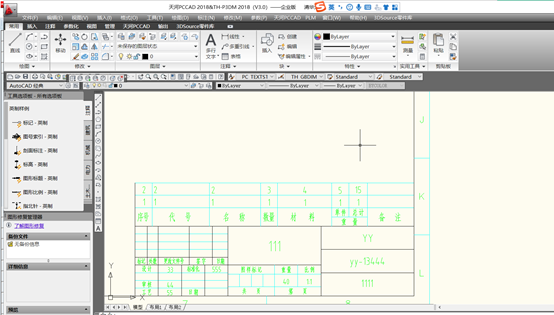

系統將文件下載到本地檢出目錄,并調用天河CAD打開該文件:
3)編輯標題欄

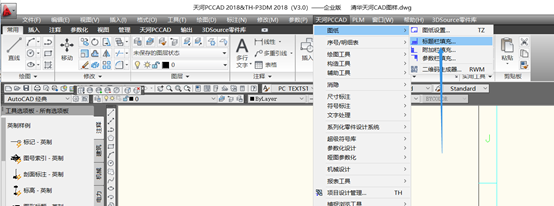

在天河CAD中,編輯標題欄:

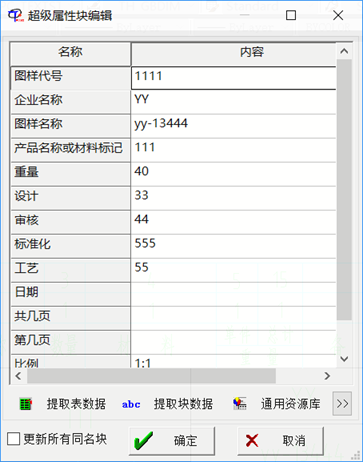

出現如下界面:

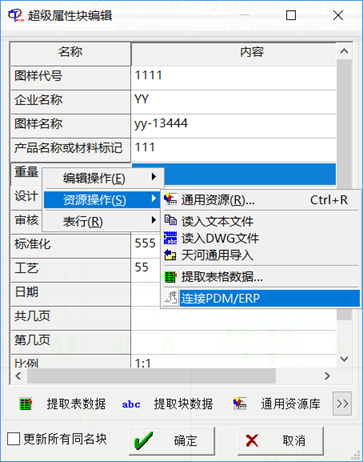

在第一列上右鍵:

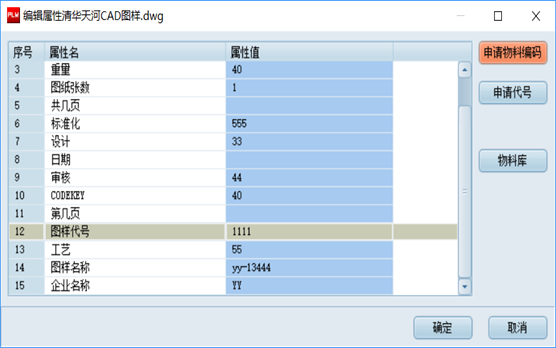

點擊“連接PDM/ERP”:
4)編輯明細欄
在天河CAD中,編輯明細欄:

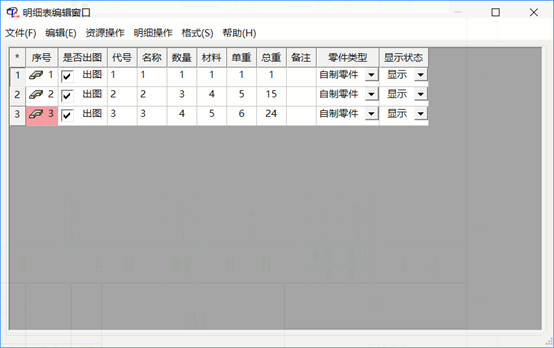

出現如下界面:

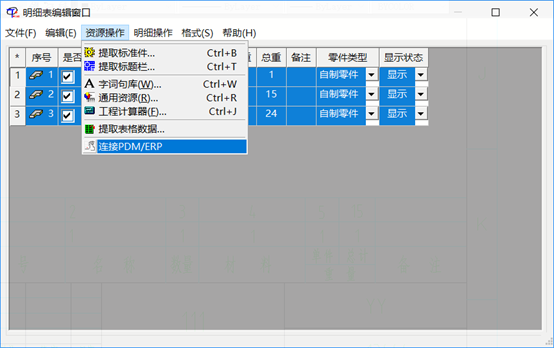

選中所有行,選擇資源操作—“連接PDM/ERP”:

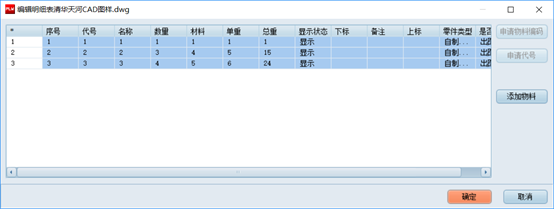

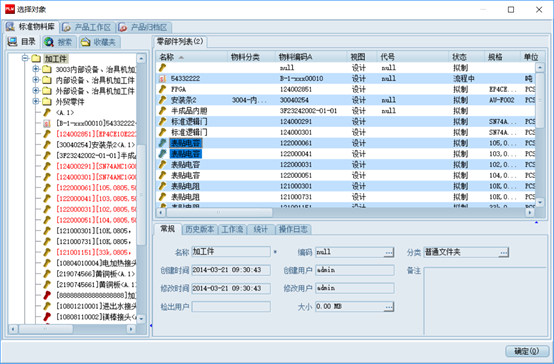

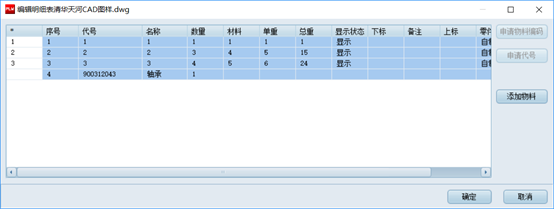

點擊“添加物料”從PDM中選擇物料添加到此明細表中:
